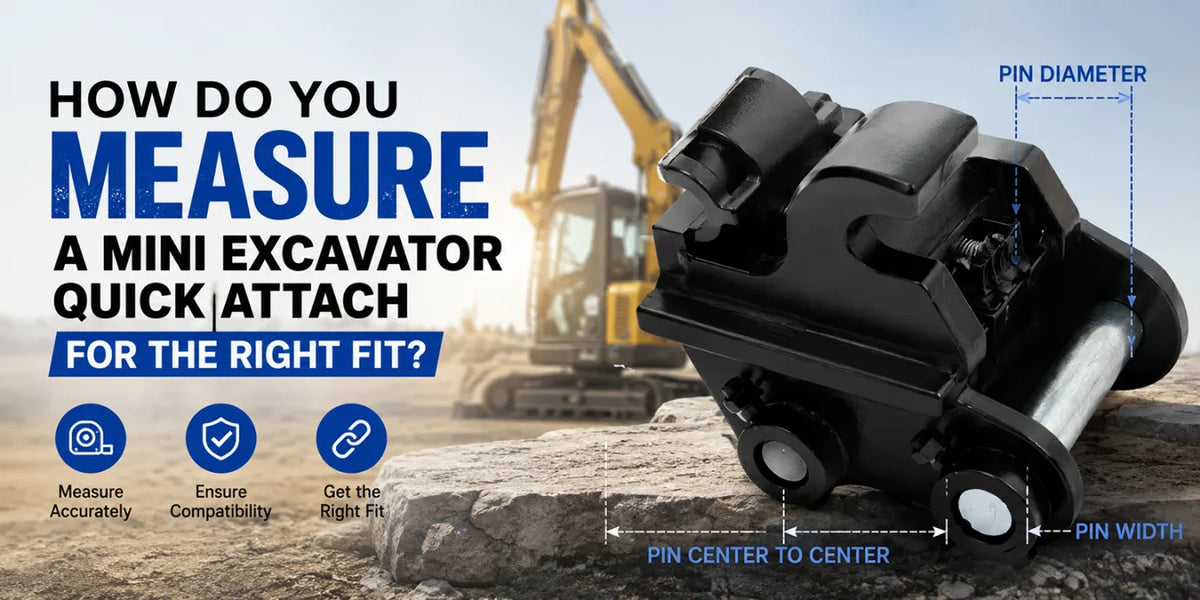

Pour mesurer un attache rapide de mini-excavatrice, notez les deux diamètres d'axe, la distance entre les centres des axes, et la largeur intérieure où le bras et la tringlerie s'insèrent. Ensuite, identifiez le montage sur la machine et le système de raccordement sur chaque accessoire. La catégorie de poids de la machine aide à filtrer les options, mais elle ne peut pas à elle seule confirmer l'adéquation.
Prenez des mesures sur des surfaces propres et non usées et enregistrez-les en millimètres. Envoyez au fournisseur la marque, le modèle, le numéro de série de votre machine, les détails de l'attache, les mesures étiquetées et des photos de face.
Pourquoi la catégorie de poids de l'excavatrice seule ne peut pas confirmer la compatibilité
Le poids en ordre de marche donne une indication approximative de la taille de l'attache et du poids de l'accessoire qu'un porteur peut supporter. Il ne définit pas la connexion à l'extrémité du balancier.
Deux excavatrices de la même catégorie de poids peuvent avoir des diamètres d'axes, des espacements d'axes, des largeurs de balancier, des largeurs de tringlerie ou des systèmes de montage d'usine différents. Les dimensions peuvent également changer entre les générations de modèles et les versions régionales. Un coupleur de rechange ajoute une autre variable car l'accessoire doit correspondre à l'interface inférieure de ce coupleur.
Le poids reste important après que la connexion physique soit confirmée. Le poids combiné du coupleur et de l'accessoire affecte la capacité de levage disponible et la stabilité. Un accessoire lourd éloigne également la charge de la machine lorsque le coupleur ajoute un déport. Utilisez le tableau de charge du porteur et les cotes du coupleur et de l'accessoire pour cette vérification.
Traitez la catégorie de poids comme le premier filtre. L'approbation finale doit couvrir la chaîne complète, du porteur au coupleur et à l'accessoire.
Mesurez le diamètre des axes, les centres des axes et l'écart du balancier
Les mesures précises commencent avec une machine propre et stationnaire et l'accessoire soutenu sur un sol ferme et de niveau. Abaissez la tringlerie, arrêtez le moteur, retirez la clé, verrouillez les commandes et relâchez la pression hydraulique accumulée comme indiqué dans le manuel de la machine. Ne travaillez jamais sous un équipement soulevé ou non soutenu.
Retirez la graisse épaisse, la saleté, l'accumulation de peinture et les bavures des points de contact. Utilisez un pied à coulisse ou un calibre numérique pour les diamètres d'axes et les petits espaces. Un ruban rigide peut fonctionner pour les distances entre centres plus grandes, à condition que les points de mesure soient clairement visibles.
1. Mesurez les diamètres des deux axes
Mesurez séparément l'axe principal du balancier et l'axe de la biellette de puissance. Ils peuvent sembler identiques sans avoir le même diamètre.
Placez le pied à coulisse sur l'axe à plusieurs points et orientations. Un axe usé peut être ovale ou plus petit près de sa surface soumise à la charge. Enregistrez les lectures les plus grandes et les plus petites, signalez l'usure et confirmez la taille nominale d'après la spécification de l'axe ou le fournisseur. Si les axes sont retirés, vérifiez également les alésages et les bagues pour tout mouvement qui pourrait fausser le résultat.
2. Mesurez la distance entre les centres des axes
La distance entre les centres contrôle la rotation du coupleur ou de l'accessoire avec la tringlerie du godet. Deviner le centre visuel de chaque axe peut introduire une erreur importante.
Pour deux axes de diamètre égal, mesurez du même bord d'un axe au même bord de l'autre. Cette distance est égale à l'espacement des centres. Si les diamètres des axes diffèrent, mesurez la distance d'extérieur à extérieur le long de la ligne centrale de l'axe et utilisez ce calcul :
Centres d'axes = distance d'extérieur à extérieur - la moitié du diamètre de l'axe 1 - la moitié du diamètre de l'axe 2
Répétez la mesure et photographiez la position du ruban ou du pied à coulisse. N'arrondissez pas une dimension métrique au pouce le plus proche.
3. Mesurez l'écart du balancier et la largeur de la tringlerie
L'écart du balancier fait généralement référence à la distance intérieure entre les oreilles de l'accessoire où s'insère le balancier de l'excavatrice. Mesurez également l'espace requis par la biellette de puissance au niveau du deuxième axe. Ces deux largeurs peuvent différer.
Placez l'outil de mesure contre des faces intérieures d'oreille propres et plates et évitez les soudures ou les bords déformés. Enregistrez tous les colliers, bossages, entretoises ou épaulements qui affectent la largeur utilisable. L'attache doit s'ajuster sans coincement, tandis qu'un jeu latéral excessif peut créer du mouvement et une usure inégale.
Utilisez un enregistrement simple comme celui-ci lorsque vous demandez une confirmation de montage :
| Élément de montage | Ce qu'il faut enregistrer | Pourquoi c'est important |
|---|---|---|
| Axe principal | Diamètre et longueur utilisable | Doit s'adapter aux alésages côté balancier et aux dispositifs de retenue |
| Axe de la biellette de puissance | Diamètre et longueur utilisable | Doit s'adapter aux alésages côté tringlerie et aux dispositifs de retenue |
| Centres des axes | Distance réelle de centre à centre | Contrôle l'alignement et la rotation de la tringlerie |
| Largeur côté balancier | Espacement intérieur des oreilles ou largeur supérieure de l'attache | Empêche le coincement ou le jeu latéral excessif |
| Largeur côté tringlerie | Largeur intérieure au niveau du deuxième axe | Confirme le dégagement de la biellette de puissance |
| État d'usure | État de l'axe, de la bague et de l'alésage | Distingue les dimensions réelles du jeu lié à l'usure |
Enregistrez chaque valeur en millimètres et conservez la mesure non arrondie. N'incluez les pouces comme référence que si le fournisseur le demande.
Identifiez le montage existant et le type de coupleur
« Attache rapide » couvre plusieurs interfaces incompatibles. Identifiez la connexion exacte déjà installée avant de comparer les accessoires de mini-excavatrice.
Les arrangements courants incluent :
- Montage direct par axes : Le godet ou l'outil s'attache directement au balancier et à la biellette de puissance. Une nouvelle attache rapide doit correspondre à la machine sur sa partie supérieure.
- Coupleur à griffe : Des crochets ou des mâchoires capturent les axes existants de l'accessoire. Le coupleur a une plage autorisée pour le diamètre d'axe, l'espacement des axes et la largeur des oreilles.
- Système de crochet ou de coin dédié : L'accessoire utilise un récepteur ou un adaptateur soudé correspondant. Les dimensions d'axes seules ne peuvent pas confirmer cette connexion.
- Système de coupleur symétrique : L'accessoire est équipé d'un support de raccordement d'apparence standardisée, mais la série de tailles exactes et les dimensions doivent toujours correspondre.
- Système de changement rapide propriétaire : La géométrie du récepteur est spécifique à un fabricant ou à une famille de produits.
Mécanique et hydraulique décrivent comment un coupleur se verrouille ou se déverrouille. Ils ne prouvent pas que deux systèmes partagent la même interface d'accessoire. Enregistrez le fabricant du coupleur, le modèle, le numéro de série ou la plaque d'identification, le type d'actionnement, la méthode de verrouillage et tout dispositif de sécurité secondaire.
Si la machine est déjà équipée d'un coupleur, mesurez et identifiez ce raccordement inférieur. Ne commandez pas un godet à partir des dimensions d'origine de l'excavatrice à moins que le godet ne contourne le coupleur.
Confirmer la géométrie de l'accessoire avant de commander
Un coupleur peut s'adapter au porteur et rejeter quand même l'accessoire. De nombreux accessoires pour mini-excavatrices se ressemblent au niveau des oreilles de montage, alors confirmez la connexion inférieure, les dégagements environnants et les exigences de fonctionnement pour chaque outil.
Pour les accessoires d'excavatrice compacte à goupilles, comparez les dimensions suivantes avec la plage de raccordement approuvée du coupleur :
- Diamètres des goupilles avant et arrière
- Distance entre les centres des goupilles d'accessoire
- Largeur intérieure et extérieure des oreilles ou bossages de l'accessoire
- Zone disponible pour le crochet, la mâchoire, le coin ou la goupille de verrouillage du coupleur
- Dégagement de la barre transversale, du gousset, du tuyau et de la coquille du godet sur toute la course du godet
- Matériau de la goupille, longueur, méthode de retenue et arrangement des bagues spécifiés pour la connexion
Le verrou doit atteindre entièrement son logement conçu. Une goupille qui entre dans le crochet mais empêche l'engagement complet du verrou n'est pas un ajustement utilisable. Ne meulez pas le coupleur, n'agrandissez pas les trous d'accessoire, n'empilez pas de rondelles desserrées ou ne substituez pas des goupilles de qualité inférieure pour corriger un désalignement sans l'approbation écrite du fabricant de l'équipement ou d'un fournisseur d'accessoires qualifié.
Les outils motorisés nécessitent une autre vérification de compatibilité une fois le support ajusté. Confirmez le poids de l'accessoire, le débit hydraulique auxiliaire, la pression de travail, la taille des tuyaux et des coupleurs, les exigences de la ligne de retour ou du drain de carter, et toutes les commandes électriques. Utilisez la spécification de débit auxiliaire de la machine. Le débit total du système hydraulique est une valeur différente.
Vérifiez également l'interaction avec un pouce. Le coupleur peut modifier le point de raccordement du godet et l'arc de fermeture, de sorte qu'un pouce qui convenait au godet d'origine peut entrer en contact avec le coupleur, manquer le bord tranchant ou se fermer contre la mauvaise partie d'un nouvel accessoire.
Comprendre comment une attache rapide modifie la portée et la position du godet
Une attache rapide de mini-excavatrice place une structure supplémentaire entre le balancier et l'accessoire. La longueur et le décalage ajoutés modifient le rayon de pointe et la géométrie de travail du godet.
Selon la conception de l'attache, les opérateurs peuvent remarquer :
- Un angle de cavage et de déversement du godet différent
- Des changements dans la portée utile, la profondeur de fouille ou le dégagement de déversement
- Une force d'arrachement réduite aux dents du godet à mesure que le rayon de la pointe augmente
- Une capacité de levage restante moindre car l'attache ajoute du poids et déplace la charge vers l'extérieur
- Une relation différente entre le godet et le pouce
- De nouvelles limites de dégagement près de la flèche, du balancier, de la lame, de la cabine ou de la paroi de la tranchée
Ces effets varient selon le profil du coupleur et la conception de l'accessoire. Un système compact et dédié peut mieux préserver la géométrie d'origine qu'un adaptateur plus haut. Demandez des dessins dimensionnels et toute information révisée sur la charge ou la plage de travail avant de commander.
Après l'installation, placez la machine dans une zone dégagée et faites fonctionner lentement un accessoire non chargé sur toute sa plage à faible régime moteur. L'opérateur doit rester dans la cabine. Si la visibilité est limitée, utilisez un observateur qui reste en dehors des zones de balancement et de chute. Arrêtez si quelque chose se bloque, étire un tuyau, entre en contact avec la machine ou ne parvient pas à atteindre la position attendue.
Vérifiez la connexion de verrouillage avant de reprendre le travail
Suivez la séquence d'accouplement exacte du manuel de l'attache à chaque fois. Engagez l'axe ou le récepteur spécifié, faites pivoter l'attache en position, activez ou serrez le verrouillage principal et installez l'axe ou le dispositif de verrouillage secondaire si nécessaire. Confirmez visuellement que les deux points de raccordement sont capturés et que le verrouillage a atteint sa position finale.
Effectuez le test de connexion au niveau du sol spécifié par le fabricant, puis faites fonctionner l'accessoire déchargé à faible vitesse, avec tout le monde en dehors des zones de balancement et de chute. Revérifiez la connexion après la première courte période de fonctionnement et inspectez-la lors des vérifications de routine avant utilisation. Un engagement incomplet peut entraîner le détachement d'un accessoire. Suivez les exigences d'installation, de test, d'inspection et d'entretien du fabricant, ainsi que les vérifications résumées dans ce guide de sécurité des attaches rapides.
Après avoir confirmé l'ajustement complet et la séquence de verrouillage, comparez nos accessoires pour mini-excavatrices actuels en fonction des exigences du travail, de l'interface, du poids et des besoins hydrauliques.
FAQ sur la mesure d'un attache rapide de mini-excavatrice
Q1. Peut-on utiliser des mesures en pouces lorsqu'un fournisseur indique des millimètres ?
Oui. Conservez la mesure d'origine et fournissez une conversion précise, puisque 1 pouce équivaut à 25,4 millimètres. Évitez d'arrondir un axe de 25 mm à 1 pouce, car la différence de 0,4 mm peut être importante. Demandez quelle unité contrôle la commande.
Q2. Un adaptateur à souder peut-il rendre un ancien accessoire compatible ?
Parfois. L'adaptateur doit être conçu pour l'accessoire, l'attache, les charges et la géométrie de verrouillage requise. Son poids et son décalage affectent également les performances de la machine. Utilisez un adaptateur approuvé et une procédure de fabrication qualifiée, puis mettez à jour l'enregistrement de l'accessoire avec les dimensions finies.
Q3. Le contrôle de nivellement nécessite-t-il une mise à jour après l'ajout d'un attache rapide ?
Oui, si le système utilise les dimensions de l'accessoire ou les décalages de l'attache. L'ajout d'une attache modifie la position de l'outil par rapport au balancier et aux capteurs. Entrez les nouvelles mesures de l'attache et du godet, puis effectuez la procédure d'étalonnage requise par le fabricant du contrôle de nivellement.
Q4. Un godet peut-il être monté à l'envers sur n'importe quelle attache rapide ?
Non. Le montage inversé du godet dépend de la conception de l'attache, de la géométrie de l'accessoire, de la direction de verrouillage et de l'approbation du fabricant. Certains systèmes à griffes le permettent, tandis que les systèmes de récepteurs dédiés peuvent ne pas le permettre. Confirmez le manuel d'utilisation avant d'utiliser un godet en position inversée.
Q5. Peut-on soulever des charges avec une attache rapide ?
Uniquement lorsque l'attache a un point de levage approuvé par le fabricant et que le manuel de la machine permet cette utilisation. Respectez le tableau de charge applicable et les exigences de gréement. N'improvisez jamais un point de levage à partir d'une goupille de verrouillage, d'un crochet, d'une dent de godet ou d'une ouverture non approuvée.
