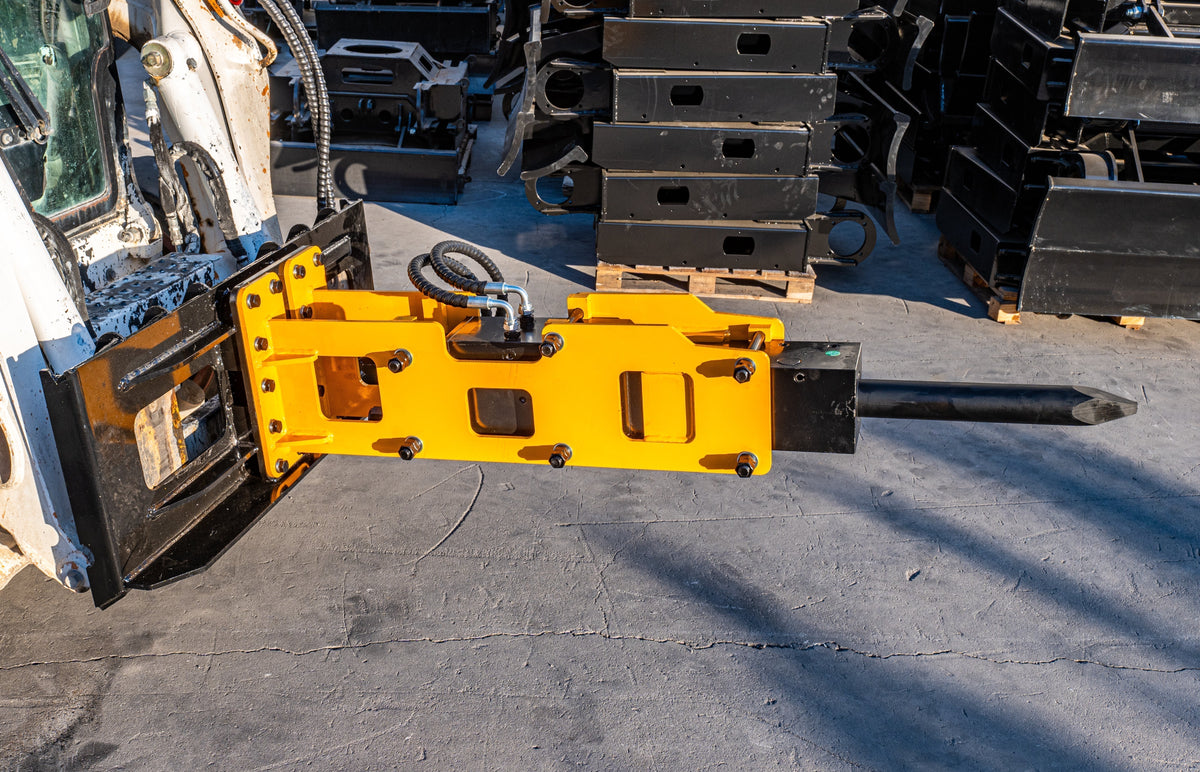

Le marteau hydraulique (brise-roche hydraulique) est utilisé pour être monté sur des excavatrices et des chargeurs compacts. Il peut étendre les fonctionnalités de votre machine et est principalement utilisé pour briser le béton, la roche, la terre et l'argile en formes plus petites. Comparés aux marteaux-piqueurs à essence ou pneumatiques, les marteaux hydrauliques sont plus rentables, ont une gamme d'applications plus large et sont également plus pratiques.
Chez MMS INDUSTRIAL, notre brise-roche hydraulique est conçu pour offrir précisément ce type de performance fiable et à fort impact — construit pour les chargeurs compacts et adapté aux exigences des chantiers réels.
Comment fonctionne un marteau hydraulique ?
Le marteau fonctionne selon le principe de la loi de Pascal, qui stipule que l'application d'une force à un fluide confiné se transmet uniformément dans toutes les directions à travers le fluide. L'huile hydraulique étant incompressible, elle assure un transfert de puissance instantané avec une perte minimale.
Les marteaux hydrauliques fonctionnent en convertissant la puissance hydraulique en énergie mécanique, qui est ensuite transférée à un burin ou à un outil fixé à l'extrémité du marteau. Lorsque l'outil frappe la surface à démolir, l'impact brise le matériau en morceaux plus petits.
Voici le cycle étape par étape :
- Du fluide hydraulique haute pression est pompé dans le cylindre du marteau.
- Un piston à l'intérieur du cylindre effectue des mouvements de va-et-vient.
- Le piston entraîne le burin vers le bas, délivrant la course d'impact.
- Au point d'impact, la vanne principale se déplace et la pression de la chambre supérieure est relâchée, permettant la course supérieure.
- Le cycle se répète à des fréquences allant de 500 à 1 200 coups par minute.
La plupart des marteaux hydrauliques sont dotés d'un carter entièrement fermé sur leurs pièces — non seulement pour les protéger d'autres matériaux, mais aussi pour garantir leur longévité. Pour augmenter la sécurité de l'équipement auquel le marteau hydraulique est attaché, les modèles incluent des amortisseurs en partie supérieure qui absorbent tous les impacts et les énergies de recul.
Composants clés d'un marteau hydraulique
Il existe deux principaux types de marteaux hydrauliques, chacun avec des conceptions de vannes différentes — l'un utilise une vanne interne pour le mouvement, tandis que le second utilise une vanne externe. Les pièces internes sont principalement les mêmes dans les deux conceptions.
| Composant | Fonction |
|---|---|
| Clapet de commande et piston | Les deux seules pièces mobiles. La vanne tourne pour contrôler la direction du flux d'huile ; le piston se déplace de haut en bas pour entraîner le burin. |
| Couvercle de tête | Contient de l'azote gazeux, essentiel aux performances du marteau. Une pression de gaz stable dans l'accumulateur absorbe les pics du système et aide à générer de la puissance. |
| Accumulateur d'azote | Stocke l'énergie et amortit le recul du marteau sur le porteur. La pression de travail optimale est généralement d'environ 1,4 à 1,6 MPa (environ 14 à 16 bars). |
| Burin | Se connecte au marteau et effectue le concassage ou la rupture effective du matériau. |
| Goupille de burin | Maintient le burin en place lors de l'impact. |
| Couvercle avant | Fixe le burin et la goupille de burin. |
| Douille | Offre une résistance à l'usure et protège le cadre reliant le burin ; empêche la saleté et les débris extérieurs de pénétrer dans l'unité. |
| Boulons traversants | Maintiennent le couvercle de tête et le cylindre ensemble. |
| Amortisseurs | Montés en partie supérieure pour absorber les énergies de recul et protéger la machine porteuse. |
La graisse pour marteaux hydrauliques lubrifie le burin pour maintenir la pointe en parfait état de fonctionnement. Une lubrification insuffisante peut raccourcir la durée de vie du capuchon avant, des goupilles du burin et de la pointe du burin — il ne faut donc jamais sauter les intervalles de graissage.
Catégories de taille des marteaux hydrauliques
Le poids, la taille et les vitesses de production des marteaux hydrauliques varient en fonction de l'application spécifique. L'utilisation du type de marteau optimal est cruciale pour atteindre une efficacité maximale pour chaque tâche.
Mini-marteaux
Ces petits brise-roches sont adaptés aux projets de rénovation intérieure, aux petits travaux de réparation et au creusage de trous de poteaux de clôture. Leur faible impact et leur taille compacte les rendent plus efficaces et beaucoup plus faciles à manipuler que les modèles plus grands. Le poids de travail varie généralement de 400 à 1 200 livres. Énergie d'impact : jusqu'à 1 200 pi-lb (1 627 Joules).
Marteaux moyens
Les modèles de taille moyenne sont le type de marteau le plus courant et sont idéaux pour les travaux nécessitant des coups fréquents et une puissance élevée — grands travaux de béton, projets utilitaires et rupture de gros blocs de roche. Les poids de travail des accessoires de marteaux de taille moyenne se situent généralement entre 1 900 et 3 700 livres. Énergie d'impact : 1 200–4 000 pi-lb (1 627–5 423 Joules).
Grands marteaux
Les marteaux hydrauliques de grande taille délivrent des coups puissants avec un impact plus élevé et une fréquence plus faible que les modèles plus petits. Ces conceptions conviennent généralement mieux aux grands projets d'excavation, d'exploitation minière et de démolition. Les poids de travail varient généralement de 5 000 à 7 500 livres. Énergie d'impact : dépasse 4 000 pi-lb (5 423 Joules).
Remarque critique sur le dimensionnement : Le brise-roche doit être dimensionné correctement à la fois pour le travail qu'il effectuera et pour le porteur sur lequel il sera monté. C'est le facteur le plus critique dans le choix de la taille du brise-roche. Si vous choisissez le mauvais brise-roche hydraulique pour votre machine, cela peut entraîner une perte de 5 000 à 20 000 dollars par an — en raison d'une efficacité de fonctionnement réduite, d'une usure accrue de l'équipement et d'une consommation de carburant excessive.
Énergie d'impact : la spécification la plus critique
L'énergie d'impact est la spécification la plus critique pour les marteaux hydrauliques, mesurée en joules (J) ou en pieds-livres (pi-lb). Comparer les brise-roches en fonction des puissances nominales dans la documentation produit peut être difficile — lorsque les spécifications n'indiquent pas une classification certifiée AEM, les chiffres sont essentiellement des estimations du fabricant et ne permettent pas une comparaison concrète.
Adaptez l'énergie d'impact du marteau à la dureté du matériau :
- Matériaux tendres (asphalte, béton tendre) : faible énergie, haute fréquence
- Matériaux moyens (béton standard, calcaire) : énergie moyenne
- Matériaux durs (granit, basalte, béton armé) : énergie plus élevée, faible fréquence
L'adaptation du bon brise-roche hydraulique à un travail est un équilibre de considérations, y compris le poids en ordre de marche de la machine, les caractéristiques du débit hydraulique (pression de fonctionnement, débit hydraulique, débit auxiliaire) , la capacité de levage globale et la géométrie de la conception de la flèche.
Types de burins
Les marteaux hydrauliques peuvent utiliser divers outils de burinage pour effectuer différentes actions de rupture. Étant donné que les burins sont en contact direct avec les matériaux à concasser, ils s'usent avec le temps. Choisir le type de burin approprié à votre application peut améliorer la durée de vie globale de votre marteau.
Pointes de broche Les outils les plus polyvalents pour toutes les applications de rupture générale — et livrés en standard avec de nombreux marteaux. Les pointes de broche sont idéales pour les roches de dureté moyenne à élevée et conviennent bien pour briser le béton avec des barres d'armature.
Pointes en coin Parfaites pour la rupture de béton plat, l'excavation de roche, les excavations de tranchées et les opérations sur le flanc d'une pente.
Burin émoussé Excellent pour la démolition de roches, de dalles et de gros blocs surdimensionnés. Parmi les types de burins les plus durables, résistant aux conditions les plus difficiles.
Pointe conique Idéale pour diverses applications polyvalentes, y compris la rupture de pierre dure, de roche extra-dure ou de béton armé.
Burin plat Convient pour la rupture de précision et contrôlée — parfait pour couper le béton et la roche là où la précision est importante.
Applications principales
La fiabilité et la puissance des marteaux et brise-roches hydrauliques garantissent que les projets sont réalisés efficacement et en toute sécurité, réduisant les temps d'arrêt et augmentant la productivité. Les marteaux hydrauliques sont le plus couramment utilisés dans les domaines suivants :
Construction et démolition Dans l'industrie de la construction, les marteaux hydrauliques sont indispensables pour diverses phases, y compris la démolition, la préparation de chantier et l'excavation de surfaces routières. Ils ont à la fois augmenté la sécurité et l'efficacité lors de la démolition de grandes structures en béton, devenant une partie intégrante de la plupart des processus de démolition.
Exploitation minière et carrières Ces outils sont essentiels dans les opérations minières, où ils aident à briser la roche et à extraire des matériaux précieux. Que vous travailliez sur une grande opération d'extraction en carrière ou un projet de démolition plus petit, ces outils offrent les performances et la durabilité nécessaires pour bien faire le travail.
Construction de routes et travaux d'utilité publique Les brise-roches hydrauliques jouent un rôle crucial dans la démolition de structures en béton, en asphalte ou en pierre et sont couramment utilisés dans la construction de routes en raison de leurs hautes performances.
Recyclage et traitement Dans les installations de recyclage, les marteaux hydrauliques aident au traitement du béton et de l'asphalte pour leur réutilisation — un rôle de plus en plus important à mesure que les exigences de durabilité augmentent sur les chantiers.
Aménagement paysager Les marteaux hydrauliques font partie des outils les plus critiques sur les chantiers de démolition, d'exploitation minière, d'aménagement paysager et de construction — y compris pour briser le terrain, enlever les affleurements rocheux et préparer le sol pour le développement.
Avantages clés par rapport aux modèles à air et à essence
Les marteaux hydrauliques étant plus rentables, polyvalents et productifs que les modèles à essence ou pneumatiques, ils sont devenus le choix dominant dans l'industrie. Voici pourquoi :
- Productivité : Ils peuvent augmenter la production sur le chantier avec moins de main-d'œuvre.
- Moins de pièces : Un marteau hydraulique élimine le besoin d'un compresseur d'air et de longs tuyaux.
- Efficacité : L'équipement hydraulique a une meilleure efficacité énergétique que les modèles pneumatiques.
- Puissance : Ces marteaux offrent une force d'impact nettement supérieure aux conceptions traditionnelles.
- Sécurité : Les marteaux hydrauliques font moins de bruit et causent moins d'accidents que les marteaux à commande manuelle.
- Respectueux de l'environnement : Ils produisent moins de bruit et moins de polluants, et sont préférés dans les endroits sensibles aux vibrations et au bruit où un marteau vibratoire pourrait endommager les structures existantes.
Exigences de compatibilité hydraulique
Pour le brise-roche hydraulique MMS INDUSTRIAL — ou tout brise-roche hydraulique — le débit et la pression doivent respecter les spécifications du brise-roche. Les performances d'un marteau hydraulique dépendent fortement de la pression hydraulique et du débit fournis par le système du porteur :
- Pression hydraulique : Une pression plus élevée produit une force d'impact plus puissante, permettant au marteau de briser des matériaux plus rigides.
- Débit : Le débit détermine la vitesse du cycle du piston. Un débit plus élevé augmente le nombre d'impacts par minute, améliorant ainsi la productivité. Un débit insuffisant entraîne des performances lentes et une énergie d'impact réduite.
Vérifiez toujours la sortie hydraulique auxiliaire de votre chargeur compact par rapport à la plage de pression et de débit de fonctionnement requise du brise-roche avant le montage.
Maintenance : ce que vous devez savoir
En sélectionnant un équipement adapté à votre application, en l'entretenant selon les directives du fabricant et en l'utilisant correctement, les marteaux hydrauliques offrent des performances fiables et une longue durée de vie. Les priorités de maintenance les plus importantes sont :
Contrôles de la pression d'azote — La pression de travail optimale de l'accumulateur varie en fonction du modèle de brise-roche hydraulique et des conditions externes. Généralement, la pression doit être d'environ 1,4 à 1,6 MPa (environ 14 à 16 bars). Ne jamais fonctionner avec une charge d'azote incorrecte.
État du burin — Inspectez régulièrement la pointe du burin pour détecter l'usure, les fissures ou l'élargissement. Un burin usé réduit considérablement l'efficacité de la rupture et peut endommager le capuchon avant.
Intervalles de graissage — La graisse lubrifie le burin pour maintenir la pointe en parfait état de fonctionnement. Une lubrification insuffisante réduit la durée de vie du capuchon avant, des goupilles du burin et de la pointe du burin.
Huile et filtre hydrauliques — Changez l'huile et les filtres hydrauliques selon le calendrier. Commencez par vidanger l'ancienne huile, retirez le filtre et remplacez-le par un neuf. Remplissez le système avec de l'huile hydraulique neuve et vérifiez les fuites.
Inspection du carter fermé — Vérifiez que le carter entièrement fermé reste intact. Le carter protège les pièces internes des débris et assure une plus longue durée de vie.
Résumé : choisir le bon marteau hydraulique
Le succès avec ces outils dépend de la compréhension des caractéristiques clés :
| Facteur | Ce qu'il faut vérifier |
|---|---|
| Énergie d'impact | Doit correspondre à la dureté du matériau et aux exigences du projet |
| Adéquation du poids | Le poids du marteau doit être proportionné à la capacité du porteur |
| Compatibilité hydraulique | Le débit et la pression doivent respecter les spécifications du brise-roche |
| Entretien régulier | En particulier les contrôles de pression d'azote et l'état du burin |
| Fonctionnement approprié | Une technique correcte prévient les dommages et maximise la productivité |
Les marteaux hydrauliques combinent puissance, polyvalence et efficacité pour la rupture de matériaux durs dans les secteurs de la construction, de l'exploitation minière, de la démolition et des services publics. Pour les applications de chargeurs compacts, le brise-roche hydraulique MMS INDUSTRIAL est conçu pour offrir toutes ces caractéristiques sur les chantiers où cela compte le plus.
