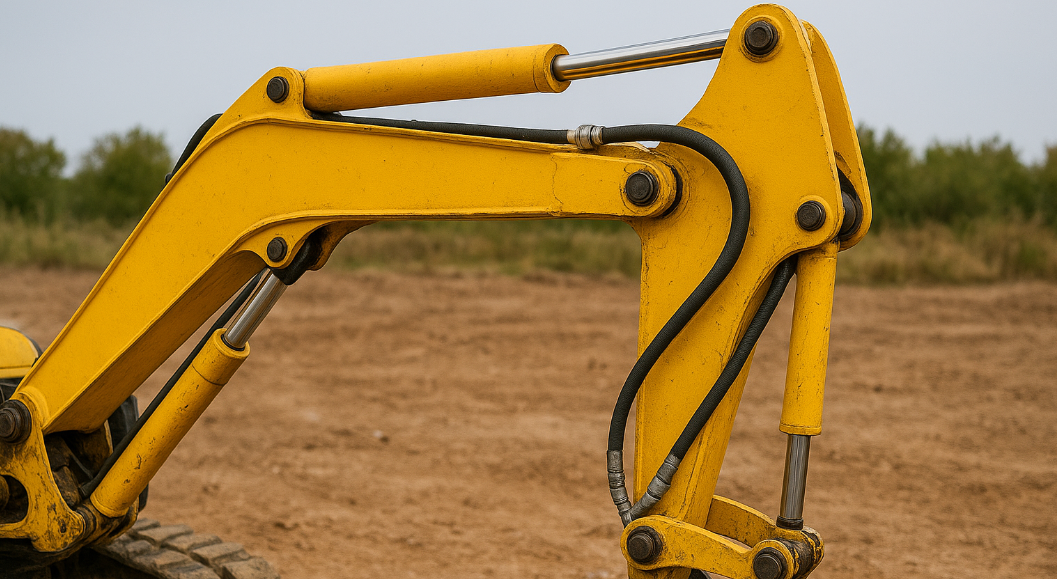

La flèche articulée d'une mini-pelle est une caractéristique qui permet à la flèche de se déplacer latéralement indépendamment du corps de la machine. Contrairement aux flèches standard qui ne se déplacent que de haut en bas, une flèche articulée offre une flexibilité latérale. Cette capacité permet aux opérateurs de creuser le long des murs, des clôtures et des structures sans repositionner l'ensemble de la machine.
Comment fonctionne une flèche articulée
La mécanique derrière une flèche articulée est simple mais très efficace. Des vérins hydrauliques alimentent un point de pivot à la base de la flèche, permettant un mouvement latéral fluide. Lorsque l'opérateur actionne les commandes, le fluide hydraulique entraîne des pistons connectés à l'articulation de pivot, permettant à la flèche de pivoter à gauche ou à droite tout en maintenant l'alignement vertical.
Le système hydraulique dirige le fluide sous pression vers le moteur ou le vérin de rotation, ce qui entraîne le mouvement de la flèche dans la direction souhaitée. Les opérateurs contrôlent à la fois la direction et la vitesse de la rotation en ajustant la quantité de fluide hydraulique circulant vers le moteur via le système de commande de l'excavatrice. Ce contrôle hydraulique précis rend les tâches délicates telles que le creusement de tranchées, le rétrocreusement et la manipulation de matériaux plus faciles.
Composants clés d'un système de flèche articulée
Un système de flèche articulée se compose de plusieurs composants critiques fonctionnant ensemble :
Articulation de pivot : Située à la base de la flèche, cette articulation relie la flèche à la cabine rotative de l'excavatrice et permet un mouvement latéral.
Vérins hydrauliques : Ces vérins fournissent la puissance nécessaire pour faire pivoter la flèche latéralement. Ils reçoivent du fluide hydraulique sous pression de la pompe hydraulique principale.
Axes et bagues de pivot : Ces composants assurent une rotation fluide au point de pivot et nécessitent un entretien régulier pour éviter une usure excessive.
Système de commande : Les mini-pelles modernes sont généralement équipées de commandes pilotes hydrauliques qui offrent une manipulation précise de la fonction de la flèche articulée, réduisant la fatigue de l'opérateur tout en assurant un contrôle réactif.
Spécifications techniques
Les spécifications des flèches articulées varient en fonction de la taille et du fabricant de l'excavatrice, mais les plages typiques incluent :
Plage de pivotement : La plupart des flèches articulées offrent 45 à 50 degrés de mouvement dans chaque direction. Certains modèles, comme l'AHM AX-16C, offrent 48 degrés à gauche et 52 degrés à droite. Les modèles plus grands peuvent offrir des plages différentes, certains offrant jusqu'à 70 degrés d'un côté.
Angle de rotation : L'angle de rotation maximal varie généralement de 90 à 100 degrés au total (combinant les mouvements gauche et droit).
Pression du système hydraulique : La pression de fonctionnement standard varie de 16 à 20 MPa, selon le modèle et le fabricant.
Longueur de la flèche : Pour les mini-pelles, les flèches articulées mesurent généralement de 2 à 4 mètres de long, bien que cela varie en fonction de la taille de la machine et de la capacité de creusement.
Flèche articulée vs flèche fixe : Comprendre les différences
Le choix entre une mini-pelle à flèche articulée et une mini-pelle à flèche fixe a un impact significatif sur l'efficacité opérationnelle et la polyvalence.
Configuration de la flèche fixe
Une mini-pelle à flèche fixe a une flèche rigidement attachée à la cabine rotative de l'excavatrice. La flèche ne se déplace que de haut en bas dans sa plage verticale sans capacité de pivotement latéral à la base de la flèche. Les flèches fixes offrent une simplicité avec moins de pièces mobiles, moins d'entretien et potentiellement une capacité de levage plus élevée, car il n'y a pas d'articulation de pivot réduisant la résistance structurelle.
Lorsque l'on travaille avec une flèche standard, les opérateurs sont bloqués dans des mouvements de haut en bas par rapport aux chenilles. Chaque fois qu'un travail est nécessaire le long d'un mur ou d'une clôture, toute la machine doit être repositionnée pour rester parallèle à la structure.
Configuration de la flèche articulée
Une flèche articulée s'affranchit de ces limitations. Les opérateurs peuvent garer la mini-pelle perpendiculairement à un mur et faire pivoter la flèche pour travailler juste à côté. Cette différence fondamentale transforme la façon dont le travail en espace confiné est abordé, en particulier dans les propriétés établies où l'espace est un luxe.
Avantages en termes de performances et de gain de temps
La portée étendue signifie que les opérateurs peuvent couvrir plus de terrain à partir d'une seule position, réduisant souvent la nécessité de repositionner la machine de 50 % ou plus par rapport aux flèches standard. Ce gain d'efficacité se traduit directement par des achèvements de projets plus rapides et des coûts de main-d'œuvre réduits.
Les gains de temps apparaissent rapidement dans des scénarios de travail réels. Les travaux d'excavation de fondations qui nécessitaient auparavant des heures de repositionnement minutieux ne prennent désormais que quelques minutes avec une flèche articulée. Pour les entrepreneurs, cela signifie terminer les travaux plus rapidement, comme charger un camion en 30 minutes au lieu de 45 minutes.
Applications pratiques et cas d'utilisation
Les flèches articulées excellent dans de nombreuses industries et applications :
Construction résidentielle et urbaine
Dans les espaces arrière-cours exigus avec des jardins, des arbres et un aménagement paysager existant, trouver de l'espace pour manœuvrer une excavatrice traditionnelle devient le goulot d'étranglement. Les flèches articulées permettent aux opérateurs d'atteindre les zones de travail tout en maintenant les chenilles sur des chemins stables et désignés sans rouler et potentiellement endommager les zones finies.
Pour creuser des tranchées le long des fondations de maisons pour des drains français ou des lignes de services publics, une flèche articulée élimine le besoin de repositionner constamment. Les opérateurs peuvent positionner l'excavatrice à l'extrémité du passage et travailler sur toute la longueur sans déplacer la machine.
Travaux publics et creusement de tranchées
La flèche articulée excelle lors du creusement de tranchées pour les services publics dans des ruelles étroites ou près de bâtiments. La flexibilité latérale permet un creusement précis sans repositionnement, ce qui la rend idéale pour les poteaux de clôture, les lignes d'irrigation ou les installations souterraines de services publics. Les opérateurs peuvent creuser une tranchée le long d'une ligne de propriété sans le processus chronophage de repositionnement de l'ensemble de la machine.
Aménagement paysager et agriculture
Les paysagistes utilisant des mini-pelles à flèche articulée peuvent creuser le long des clôtures en moitié moins de temps par rapport aux machines à flèche fixe. La flèche permet de creuser autour des jardins ou des arbres sans endommager les structures existantes, ce qui la rend inestimable pour les travaux sur des propriétés établies.
Dans les milieux agricoles, les flèches articulées s'avèrent utiles pour les opérations légères telles que la conservation de l'eau des terres agricoles, la remise en état des vergers et diverses tâches de préparation du sol. La capacité de travailler précisément autour des plantations existantes et des systèmes d'irrigation ajoute une valeur significative.
Manipulation de matériaux
Lors du chargement de camions ou du déplacement de matériaux autour d'obstacles, les flèches articulées brillent. Les opérateurs peuvent se garer à un endroit et faire pivoter la flèche pour ramasser des matériaux d'un côté et les déposer de l'autre, plutôt que de repositionner constamment l'ensemble de la machine. Cette efficacité réduit la consommation de carburant et minimise la perturbation du sol.
Travail en espace confiné
Pour les travaux dans des espaces comme les sous-sols ou les projets de démolition intérieure, les flèches articulées permettent une excavation et une manipulation de matériaux contrôlées. Dans les situations d'accès limité, comme les portes de 33 à 39 pouces ou les ruelles urbaines, la capacité de la flèche articulée à travailler parallèlement aux structures sans déplacer la machine s'avère essentielle.
Avantages en matière de sécurité et de visibilité
Les flèches articulées offrent des avantages significatifs en matière de sécurité au-delà de l'efficacité opérationnelle :
Visibilité améliorée : Lorsque l'on travaille à proximité d'obstacles, une flèche articulée permet aux opérateurs de maintenir une meilleure ligne de vision sur leur zone de travail. Au lieu de se tordre le cou pour voir autour d'une flèche droite traditionnelle, les opérateurs peuvent décaler la flèche pour garder le travail directement en vue. Cela réduit la fatigue de l'opérateur et le risque d'accidents.
Réduction des risques de collision : En décalant la flèche, les opérateurs bénéficient d'une meilleure visibilité et évitent les collisions de l'arrière, particulièrement important dans les modèles à rayon de rotation nul. Cela devient critique dans les sites urbains très fréquentés où des piétons ou des équipements se trouvent à proximité.
Plate-forme stable : La conception de l'excavatrice offre une plate-forme stable pour creuser lorsque l'on travaille dans des zones à espace limité. Les opérateurs peuvent maintenir un meilleur contrôle sans avoir besoin d'un repositionnement constant, réduisant le risque de basculement ou de mouvement involontaire.
Considérations de coût
Investissement initial
Les mini-pelles à flèche articulée coûtent généralement de 800 à 1 500 dollars de plus que les modèles à flèche fixe équivalents. Les modèles d'entrée de gamme avec flèche articulée commencent généralement autour de 9 000 dollars, tandis que les modèles haut de gamme peuvent atteindre 28 000 dollars ou plus selon les caractéristiques et la capacité.
À titre de référence, un modèle de base pourrait coûter 8 500 $ sans capacité de flèche articulée, tandis que le même modèle avec une fonction de flèche articulée installée en usine pourrait coûter entre 9 500 et 10 000 $.
Exigences d'entretien
Les flèches articulées nécessitent plus d'entretien que les flèches fixes en raison de composants supplémentaires :
Points de graissage : Les flèches articulées ajoutent environ 4 points de graissage supplémentaires qui nécessitent une attention toutes les 50 heures de fonctionnement.
Système hydraulique : Un vérin hydraulique supplémentaire doit être régulièrement inspecté et entretenu.
Bagues de pivot : Ces composants nécessitent un remplacement toutes les 2 000 à 3 000 heures de fonctionnement, ce qui coûte généralement de 200 à 400 dollars en pièces et main-d'œuvre.
Entretien annuel : Les mini-pelles à flèche fixe nécessitent généralement 300 à 400 $ pour un service de routine, tandis que les modèles à flèche articulée coûtent en moyenne 500 à 600 $ par an, y compris l'entretien spécifique à la flèche articulée.
Retour sur investissement
Malgré des coûts initiaux et d'entretien plus élevés, les entrepreneurs effectuant des travaux de services publics résidentiels, des réparations de fondations et l'aménagement paysager de propriétés établies rapportent constamment que les flèches articulées s'amortissent en 6 à 12 mois grâce aux gains de temps et à l'augmentation de la capacité de travail.
La réduction du temps de repositionnement a un impact direct sur la rentabilité. Pour les entrepreneurs professionnels, l'achèvement de plus de travaux par jour avec les mêmes coûts de main-d'œuvre compense rapidement la prime d'investissement initiale.
Problèmes d'entretien courants et solutions
Flèche desserrée ou bancale
Cause : Axes ou bagues usés, comme signalé dans les forums d'opérateurs.
Solution : Remplacer les axes ou les bagues de pivot et serrer les réglages hydrauliques. Prévoir de remplacer les bagues du pivot toutes les 2 000 à 3 000 heures.
Saccades ou mouvements brusques de la flèche
Cause : Hydraulique surpressurisée ou distributeurs défectueux.
Solution : Installer des raccords réducteurs ou recalibrer les valves, nécessitant généralement environ 1 heure de travail.
Calendrier d'entretien préventif
Toutes les 50 heures : Graisser les axes de pivot pour réduire l'usure et assurer un fonctionnement fluide.
Mensuel : Inspecter les joints et les tuyaux hydrauliques pour détecter les fuites ou les signes de détérioration.
Toutes les 2 000 à 3 000 heures : Remplacer les bagues des articulations de pivot pour éviter un jeu excessif et maintenir un contrôle précis.
Les opérateurs doivent élaborer un plan d'entretien basé sur les conditions de fonctionnement et les habitudes d'utilisation. Une inspection, un entretien et une réparation rapides et réguliers de tout dommage ou condition anormale sont cruciaux pour maintenir des performances optimales.
Choisir entre une flèche articulée et une flèche fixe
La décision entre les configurations à flèche articulée et à flèche fixe dépend des exigences spécifiques du travail et des conditions d'exploitation.
Choisissez une flèche fixe si :
- Le travail se déroule principalement dans des zones ouvertes avec un grand espace de manœuvre
- Les projets impliquent des tranchées en ligne droite loin des obstacles
- Les contraintes budgétaires sont une préoccupation majeure
- La simplicité d'entretien est plus importante que la polyvalence
- Le travail implique rarement de creuser le long de bâtiments, de murs ou de clôtures
- La production et les performances sont l'objectif principal, comme le chargement de camions toute la journée ou les travaux de services publics principaux
Choisissez une flèche articulée si :
- Le travail se déroule principalement sur des chantiers résidentiels et urbains
- Des creusements fréquents le long de fondations, de murs ou de clôtures sont nécessaires
- L'accès étroit aux arrière-cours avec des jardins et un aménagement paysager est courant
- Les gains de temps justifient la prime de coût
- La polyvalence est plus importante que les différences marginales de capacité de levage
- Le travail implique une variété de projets nécessitant une flexibilité
- Les travaux en espaces restreints tels que l'exposition des fondations pour les drains de pied, les travaux d'utilité résidentielle ou les extensions sont courants
Considérations pour l'opérateur
L'utilisation d'une flèche articulée demande un certain ajustement pour ceux qui sont habitués aux excavatrices à flèche fixe. Au lieu de toujours regarder vers l'avant, les opérateurs se retrouvent souvent à regarder de côté pour maintenir un contact visuel avec leur travail. Ce changement de perspective affecte le jugement de la distance et le contrôle du godet.
De nombreux opérateurs déclarent avoir besoin de temps de pratique dédié pour se sentir à l'aise avec ces différents angles. La courbe d'apprentissage implique généralement la coordination de l'oscillation de la flèche avec la rotation de la cabine, ce qui oblige les opérateurs à gérer un axe de mouvement supplémentaire.
Une fois maîtrisés, les avantages deviennent immédiatement clairs. La visibilité améliorée et les exigences de repositionnement réduites entraînent souvent moins de fatigue de l'opérateur et un achèvement plus efficace du travail.
Intégration avec la technologie moderne
Les excavatrices modernes équipées de flèches articulées peuvent s'intégrer à des systèmes de contrôle avancés. Les systèmes de contrôle de machine dotés de capteurs dédiés attachés à la flèche articulée peuvent mesurer et déterminer exactement où creuser. Les opérateurs peuvent lire des données fiables en temps réel lorsque le godet se déplace, recevant des informations sur la direction à lui donner.
Cette technologie maximise la fonctionnalité et la flexibilité de la flèche articulée, permettant aux opérateurs de maintenir un contrôle précis même lorsqu'ils travaillent à des angles décalés. La combinaison de commandes pilotes hydrauliques précises et d'un mouvement de flèche indépendant permet aux opérateurs d'aborder des travaux complexes en toute confiance.
Sélectionner la bonne mini-pelle à flèche articulée
Lors de l'évaluation des mini-pelles équipées d'une flèche articulée, plusieurs facteurs doivent guider la décision :
Poids de la machine : Les modèles plus légers (1,1 à 1,3 tonnes) conviennent aux travaux résidentiels, tandis que les modèles plus lourds (1,6 à 3,5 tonnes) sont mieux adaptés aux applications commerciales.
Plage de pivotement : Les tâches de base nécessitent généralement 45 degrés, tandis que 50 degrés offrent une flexibilité supplémentaire pour les travaux complexes.
Profondeur de creusement : Tenez compte de la profondeur de creusement maximale nécessaire pour les projets typiques. Les modèles varient de 1,65 mètre (5,79 pieds) à plus de 2,1 mètres (7 pieds et plus).
Type de moteur : Les moteurs à essence (13,5-23 CV) offrent une simplicité et un coût initial inférieur, tandis que les moteurs diesel (13,8-14 CV) offrent une durée de vie plus longue et une meilleure efficacité énergétique pour une utilisation intensive.
Système de commande : Les commandes pilotes hydrauliques offrent une manipulation précise qui réduit la fatigue de l'opérateur par rapport aux commandes mécaniques.
Fonctionnalités supplémentaires : Déterminez si des chenilles rétractables, des pouces hydrauliques ou des attachements rapides seraient bénéfiques pour des applications spécifiques.
Décision de location ou d'achat
Pour une utilisation occasionnelle, la location offre une flexibilité à environ 200 $ par jour pour les projets de week-end. Cette option convient aux propriétaires qui s'attaquent à de petites fondations, à des trous de poteaux ou à des excavations de piscines sans s'engager dans la propriété de l'équipement.
Pour les utilisateurs fréquents, l'achat offre un meilleur rapport qualité-prix avec un retour sur investissement généralement atteint en 6 à 12 mois pour les entrepreneurs professionnels. La possibilité de personnaliser la machine avec les accessoires préférés et de l'entretenir selon les normes personnelles ajoute de la valeur au-delà du calcul financier.
Conclusion
Une flèche articulée sur une mini-pelle transforme la façon dont les opérateurs abordent le travail en espace confiné, offrant une flexibilité latérale que les flèches fixes ne peuvent égaler. La capacité de pivotement permet de creuser le long des structures sans repositionner l'ensemble de la machine, réduisant considérablement le temps de mise en place.
Bien que les flèches articulées ajoutent 800 à 1 500 dollars au prix d'achat initial et nécessitent un entretien supplémentaire, les entrepreneurs travaillant dans des environnements résidentiels, urbains et exigus rapportent constamment que les gains de temps et la polyvalence accrue justifient l'investissement. La combinaison de la puissance hydraulique, du contrôle précis et du mouvement indépendant de la flèche offre un niveau d'efficacité opérationnelle qui fait des mini-pelles à flèche articulée un outil inestimable pour la construction moderne, l'aménagement paysager et les travaux publics.
Pour les opérateurs évaluant les options d'équipement, la question n'est pas de savoir si les flèches articulées offrent des avantages, mais si ces avantages correspondent aux exigences spécifiques de leur travail. Dans les environnements où les contraintes d'espace et les obstacles sont courants, la capacité de la flèche articulée à maintenir la productivité tout en minimisant le repositionnement en fait une caractéristique essentielle plutôt qu'une option de luxe.
