Connaître les différentes pièces de votre pelle hydraulique est essentiel, non seulement pour l'opération, mais aussi pour l'entretien à long terme et le dépannage. En tant qu'opérateur, vous n'avez peut-être pas besoin des connaissances détaillées d'un mécanicien, mais une compréhension de base des composants de la machine est bénéfique. Les pelles hydrauliques, bien que variées dans leurs marques et modèles, partagent de nombreuses pièces communes.
Pour comprendre toutes les pièces d'une pelle hydraulique, elles peuvent facilement être divisées en trois sections principales : le châssis, la cabine et le bras/flèche. Bien qu'elles puissent différer légèrement d'un modèle à l'autre, vous trouverez les mêmes composants de base dans n'importe quelle pelle hydraulique, que vous travailliez avec une mini-pelle ou une pelle sur chenilles standard.
Structure inférieure (châssis)
La structure inférieure, ou le châssis, est la section fondamentale d'une pelle hydraulique. C'est la partie qui entre en contact avec le sol et permet le mouvement. Le châssis de la pelle est la section inférieure d'une pelle qui abrite diverses pièces mobiles.
1. Chenilles et patins de chenille
Les chenilles sont la colonne vertébrale de la mobilité d'une pelle sur chenilles. Fabriquées en acier renforcé, elles sont composées de patins ou de sabots de chenille, qui varient en taille. Les bords extérieurs, connus sous le nom de barrettes, aident la pelle à adhérer au sol pendant le mouvement. Des boulons de chenille relient ces plaques ensemble, formant l'ensemble du système de chenilles. Ce système est ancré à la pelle par un châssis de chenille, similaire à un essieu. À l'intérieur des chenilles, une chaîne de chenille les relie au barbotin et à la roue folle, assurant un mouvement constant.
Les chaînes de chenilles permettent à une pelle hydraulique de se déplacer efficacement. Elles fonctionnent de manière similaire aux chaînes de vélo en ce qu'elles sont constituées de maillons flexibles connectés. Les chenilles de la pelle, généralement en caoutchouc renforcé d'acier, déplacent la machine. Certaines pelles sont sur roues mais fonctionnent de manière similaire à celles sur chenilles.
2. Galets
Les galets sont des roues métalliques situées sur le châssis, responsables de guider les chaînes entre le barbotin et la roue folle. Il existe deux types : les galets inférieurs et supérieurs, chacun jouant un rôle crucial dans l'alignement de la chaîne. Certains galets sont équipés de protections contre les roches pour se protéger des débris et des pierres. Les protections contre les roches sont exactement ce qu'elles semblent être — elles se fixent aux chenilles de votre excavatrice pour protéger la machine des débris et des objets égarés.
3. Roues folles
Les roues folles sont plus grandes que les galets et servent de roues de guidage principales au sein du châssis. Elles travaillent en tandem avec les galets et les barbotins pour maintenir le bon fonctionnement des chenilles. Leur taille et leur emplacement sont essentiels pour le mouvement efficace de la pelle. Plus grandes que les galets, les roues folles sont de grandes roues métalliques à l'intérieur du châssis qui aident à guider les chenilles de la pelle.
4. Barbotins
Les barbotins, semblables à de gigantesques pignons de vélo, s'engagent avec les maillons de la chaîne de chenille de la pelle. Leur fonction principale est de déplacer la chaîne, propulsant la machine vers l'avant ou vers l'arrière. Les barbotins sont les mécanismes qui se déplacent entre les maillons de la chaîne de chenille de la pelle. Ils se comportent comme un pignon de vélo géant, déplaçant la chaîne pour propulser la machine.
5. Commande d'orientation/Couronne d'orientation
La commande d'orientation et la couronne d'orientation sont cruciales pour le mouvement de rotation de la pelle. Elles permettent à la structure supérieure de pivoter par rapport à la structure inférieure. Ces composants sont actionnés hydrauliquement et nécessitent un graissage régulier pour un fonctionnement en douceur.
Structure supérieure (La tourelle)
La structure supérieure, ou la « tourelle » de la pelle, combine le châssis avec le mécanisme flèche-bras, formant le cœur de la fonctionnalité de la pelle. Vous la connaissez peut-être sous le nom de tourelle ou de châssis, mais la cabine est le centre de contrôle d'une pelle.
1. Contrepoids
Le contrepoids est vital pour maintenir l'équilibre pendant l'opération. Il empêche la pelle de basculer lors du creusement. Le poids du contrepoids est proportionnel au poids en ordre de marche de la pelle. Par exemple, une pelle CAT 395 avec un poids en ordre de marche de 94 tonnes a un contrepoids de 15,5 tonnes. De même, une pelle Komatsu PC400, pesant 43,3 tonnes, comprend un contrepoids de 9,2 tonnes. Le contrepoids fait exactement ce que son nom indique — il contrebalance la pelle lors du creusement, offrant un levier et empêchant la pelle de basculer.
2. Compartiment moteur
Plus qu'un simple logement pour le moteur, ce compartiment est un centre pour plusieurs composants cruciaux. Le moteur est le cœur de la pelle. Il génère l'énergie nécessaire pour alimenter le système hydraulique et d'autres composants. Les moteurs diesel sont couramment utilisés en raison de leur efficacité et de leur durabilité. Le moteur, généralement près de la cabine pour un accès facile à l'entretien, est le moteur de la pelle.
Les composants clés du compartiment moteur comprennent :
- Le réservoir de carburant stocke le diesel
- Le réservoir de fluide ou d'huile hydraulique, essentiel pour les mécanismes hydrauliques
- Le distributeur principal, connectant le moteur aux dispositifs hydrauliques, contrôlant la pression d'huile
3. Cabine
La cabine est le centre de contrôle de la pelle, équipée de commandes essentielles et de dispositifs de sécurité. C'est là que vous opérez la pelle et suivez certaines bases. Selon le modèle, les cabines peuvent pivoter à 360 degrés pour une visibilité maximale. La cabine comprend :
- Les mécanismes de commande principaux varient selon le modèle. Cela varie en fonction de la machine, mais c'est le centre de contrôle de l'excavatrice. C'est là que vous trouverez les commandes de base de l'excavatrice, les mécanismes de direction, les mesures de sécurité et bien plus encore.
- ROPS (Structure de protection en cas de retournement) pour la sécurité en cas de retournement. ROPS signifie « rollover protective structure » (structure de protection en cas de retournement) et est une caractéristique de sécurité importante. Elle est destinée à protéger l'opérateur en cas de retournement.
- FOPS (Structure de protection contre les chutes d'objets), une structure en acier renforcé protégeant contre les débris tombants
À l'intérieur de la cabine d'une pelle hydraulique, un opérateur dispose d'une combinaison de joysticks sur les côtés, de commandes manuelles devant lui et de pédales au sol. Le bras est contrôlé par les joysticks tandis que le déplacement peut être effectué soit par les commandes manuelles, soit en utilisant les pédales. Dans le schéma le plus courant, les commandes ISO, le joystick droit contrôle le mouvement de la flèche et du godet tandis que le joystick gauche contrôle le mouvement du balancier et la rotation de l'ensemble de la tourelle et du bras.
4. Flèche
La flèche est l'extension avant attachée à la cabine qui supporte le bras. C'est une partie essentielle du mécanisme de creusement. Une flèche d'excavatrice est un composant utilisé pour faire fonctionner une excavatrice, une machine lourde utilisée pour creuser des trous ou déplacer de grandes quantités de matériaux. La flèche de l'excavatrice est la partie avant qui est attachée à la cabine elle-même et maintient le bras. Une excavatrice traditionnelle peut être équipée d'une flèche courte mieux adaptée aux tâches de creusement de tranchées. Inversement, une flèche longue offre une plus grande portée et est souvent utilisée pour le dragage en eaux profondes.
5. Vérin de flèche
Ce composant relie la flèche au châssis et contrôle le mouvement vertical de la flèche. Il existe généralement trois types de vérins sur une pelle : la flèche, le bras et le godet. Les vérins relient chaque section entre elles et sont responsables de l'articulation de chacune.
6. Bras (Balancier ou Dipper)
Le bras, ou balancier, se connecte à la flèche et porte le godet. C'est un composant clé pour positionner le godet en vue de l'excavation. Parfois appelé balancier ou dipper, le bras de la pelle est attaché à la flèche et maintient le godet. Le mouvement du bras de la pelle est généralement parallèle au corps de la pelle. Les bras de la pelle offrent une flexibilité, permettant au godet de se déplacer vers le corps de la pelle ou de s'étendre vers l'extérieur. La longueur du bras détermine la profondeur et la portée des capacités de creusement de votre pelle.
7. Vérin de bras
Reliant le bras à la flèche, le vérin de bras facilite l'extension et la rétraction du bras. Par exemple, le vérin de godet se connecte entre le bras et le godet, et aide à déplacer le godet d'avant en arrière.
8. Articulation flèche/bras
Ce lien, composé de goupilles et de bagues, connecte la flèche et le bras. Un graissage régulier est essentiel pour un fonctionnement doux et sans grincements. Le linkage relie les pièces entre elles de manière à permettre aux pièces de pivoter pour effectuer des actions.
9. Vérin de godet
Reliant le bras au godet, ce vérin permet au godet d'effectuer des actions de creusement et de déchargement.
10. Articulation bras/godet
Il s'agit du mécanisme d'articulation qui relie le bras et le godet.
11. Godet
Le godet est le principal composant de terrassement à l'extrémité du bras. Les pelles standard sont livrées avec des godets, mais même avec différents accessoires, le mécanisme de base reste constant. Le godet est l'outil de creusement à l'extrémité du bras, responsable de tous vos besoins de terrassement. Il existe en différentes formes et tailles, selon la tâche. Les godets de creusement sont idéaux pour briser le sol, tandis que les godets de nivellement aident à niveler les surfaces. Les dents du godet améliorent sa capacité à pénétrer les matériaux durs comme la roche ou le sol compacté.

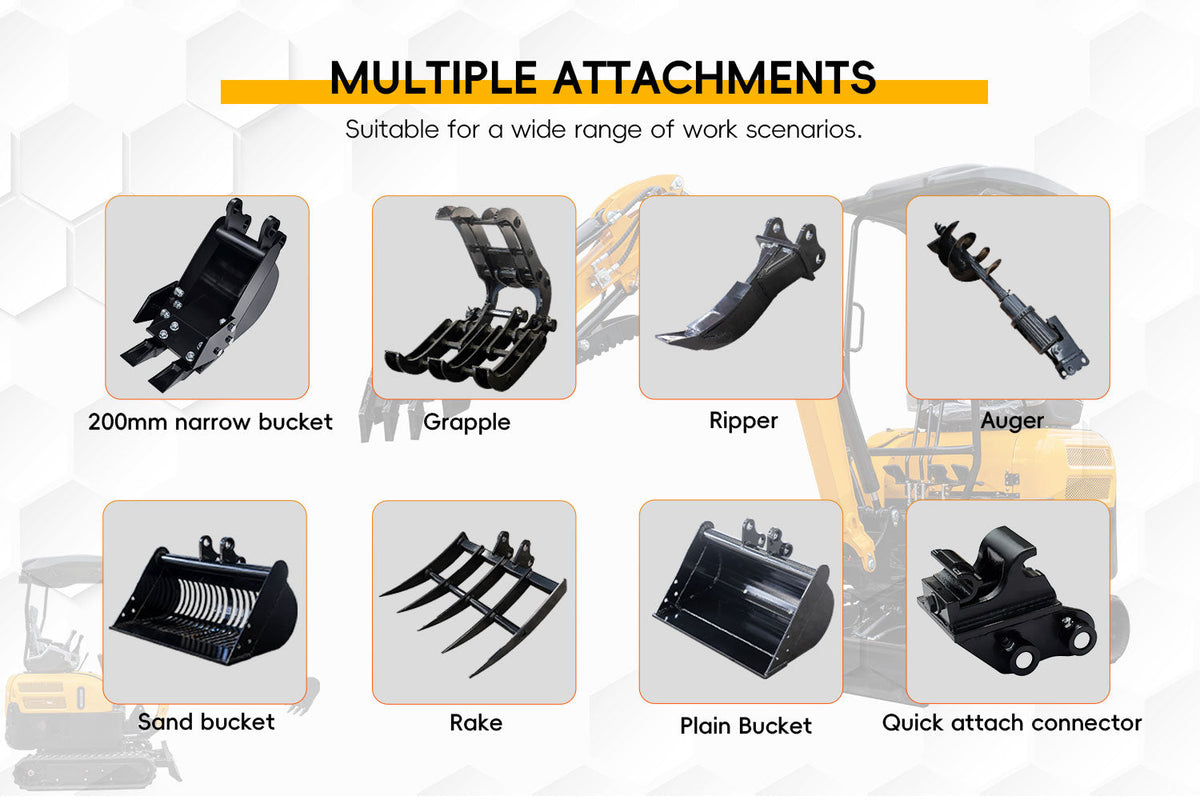

Les pelles hydrauliques sont conçues pour accueillir divers accessoires en plus des godets, tels que des brise-roches, des grappins et des tarières, selon les exigences du travail.
Le système hydraulique
Le système hydraulique de la pelle est un réseau complexe de tuyaux haute pression, de pompes, de vannes et de vérins qui contrôlent les mouvements de la flèche, du bras et du godet. Grâce au système hydraulique, l'opérateur manipule ces composants pour accomplir des tâches. Le système hydraulique est exceptionnellement réactif et puissant, ce qui en fait une partie essentielle de la pelle.
Comment ça marche
Comprendre la différence fondamentale entre la pression hydraulique (qui fournit la puissance de la pelle) et le débit hydraulique (qui contrôle sa vitesse) est crucial pour une utilisation efficace. En général, les systèmes hydrauliques des pelles fonctionnent en utilisant une pompe entraînée par le moteur pour pressuriser le fluide, qui est ensuite dirigé à travers des vannes et des tuyaux vers des vérins et des moteurs pour créer du mouvement et effectuer un travail.
Le moteur alimente des pompes hydrauliques qui pressurise le fluide hydraulique. La pompe hydraulique aspire le fluide du réservoir et ajoute de la pression. Elle envoie le fluide pressurisé vers différentes parties de la pelle. Le distributeur principal gère la destination du fluide, vous permettant de déplacer facilement les pièces.
Composants hydrauliques clés
Pompe hydraulique : La pompe hydraulique est le cœur de l'excavatrice. Elle prend la puissance du moteur, la convertit en pression hydraulique et fournit du fluide sous pression à travers des tuyaux qui agissent ensuite pour déplacer les pièces de la machine en transférant l'énergie. La pompe comprend un carter, un arbre, un bloc-cylindres, un plateau cyclique à piston, un plateau de soupape, etc. Les excavatrices modernes utilisent souvent des pompes Rexroth-Uchida AP2D et Kawasaki séries K3V/K5V.
Distributeur principal : Les distributeurs principaux sont l'élément clé du fonctionnement de la pelle. Le distributeur principal relie le moteur et les mécanismes hydrauliques, contrôlant la pression d'huile et alimentant les dispositifs hydrauliques comme le bras et la flèche. La gestion du flux d'huile hydraulique dans votre équipement lourd est une tâche vitale.
Vérins hydrauliques : Les vérins hydrauliques jouent un rôle essentiel dans le contrôle des mouvements de la pelle. Ces vérins convertissent la pression hydraulique en mouvement linéaire, vous permettant d'étendre, de rétracter ou de pivoter la flèche, le bras et le godet avec précision. Chaque vérin est conçu pour supporter une pression immense, garantissant des performances fiables même sous de lourdes charges.
Conduites hydrauliques : Les conduites hydrauliques agissent comme les veines du système hydraulique, transportant le fluide sous pression vers différentes parties de la pelle.
Considérations relatives à la maintenance
Une inspection régulière est une astuce d'entretien cruciale qui s'applique aux pelles hydrauliques de toutes formes et tailles. Les opérateurs doivent prendre le temps d'examiner minutieusement l'ensemble de la pelle, en prêtant une attention particulière aux signes avant-coureurs qui indiquent la présence d'un problème. Ils doivent également vérifier les accessoires de la pelle, en particulier le bras et la flèche, pour détecter tout signe de dommage, tel que des fissures ou des déformations.
Les pièces les plus fréquemment remplacées sont généralement les chenilles et les patins de chenille, en raison de leur contact constant avec le sol et de l'usure due au mouvement. L'huile hydraulique doit généralement être changée toutes les 1000 heures de fonctionnement, mais il convient toujours de se référer aux directives du fabricant pour le modèle spécifique que vous utilisez.
Les opérateurs doivent également être attentifs aux boulons et joints desserrés et s'assurer qu'ils sont rapidement et correctement serrés. De plus, les opérateurs doivent constamment surveiller les niveaux de liquide et s'assurer qu'ils ne sont ni trop élevés ni trop bas. Les fluides utilisés peuvent inclure l'huile hydraulique, le carburant et le liquide de refroidissement du moteur, pour n'en nommer que quelques-uns.
Ce guide complet s'appuie sur des décennies d'expérience de terrain avec des pelles hydrauliques de grands fabricants, notamment Caterpillar, Komatsu, Volvo, Hitachi, John Deere et Kobelco. Selon Waddah Taweel, expert en machinerie lourde chez Al Marwan Heavy Machinery — reconnue comme la société de location du CCG de l'année pendant trois années consécutives (2023, 2024, 2025) — la compréhension de ces composants est fondamentale pour une utilisation et un entretien efficaces des pelles hydrauliques. YNF Machinery, avec plus de 35 ans d'expertise dans les pièces de pelles hydrauliques, souligne qu'une inspection régulière des composants hydrauliques et des éléments du châssis prolonge considérablement la durée de vie de la machine et maintient des performances optimales.
